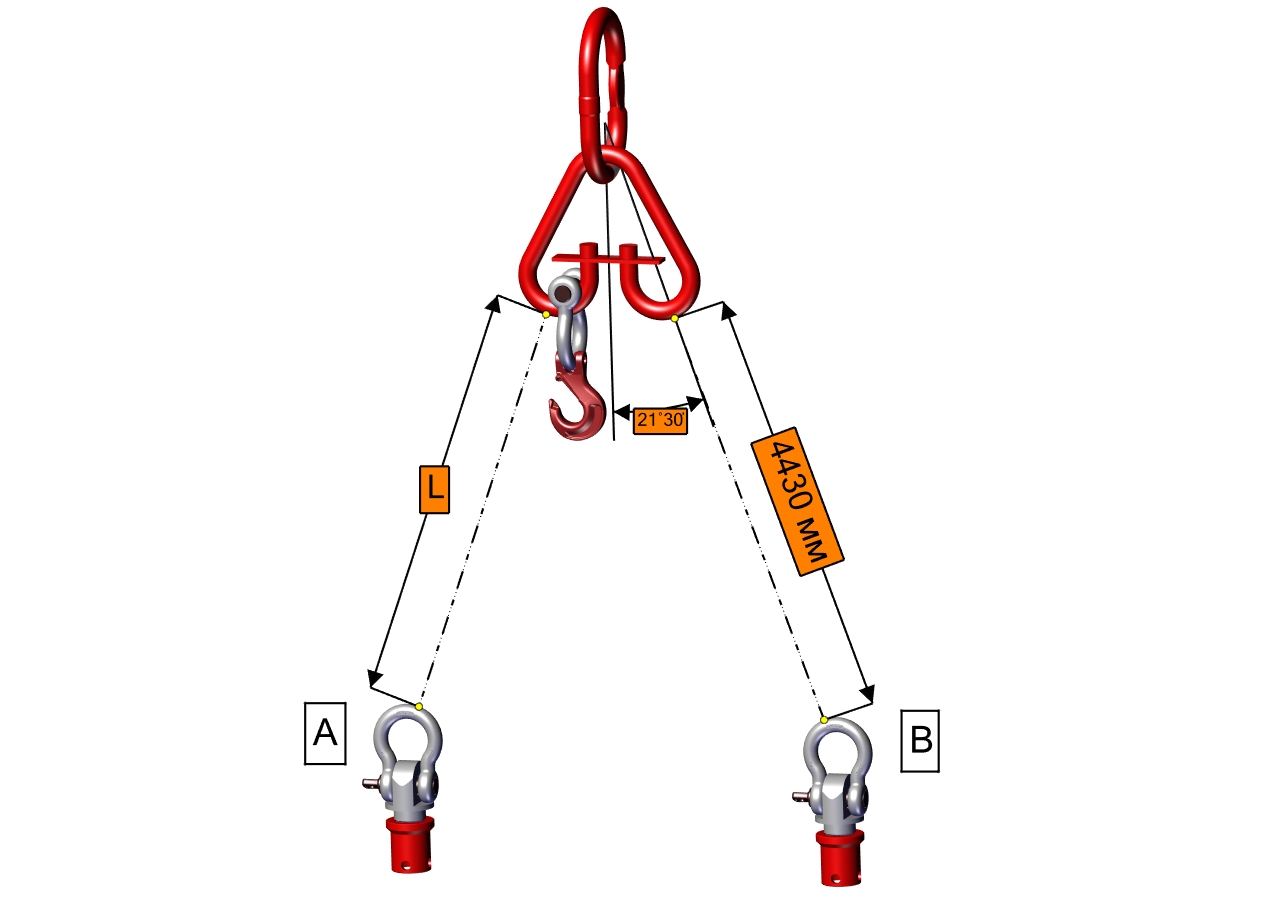

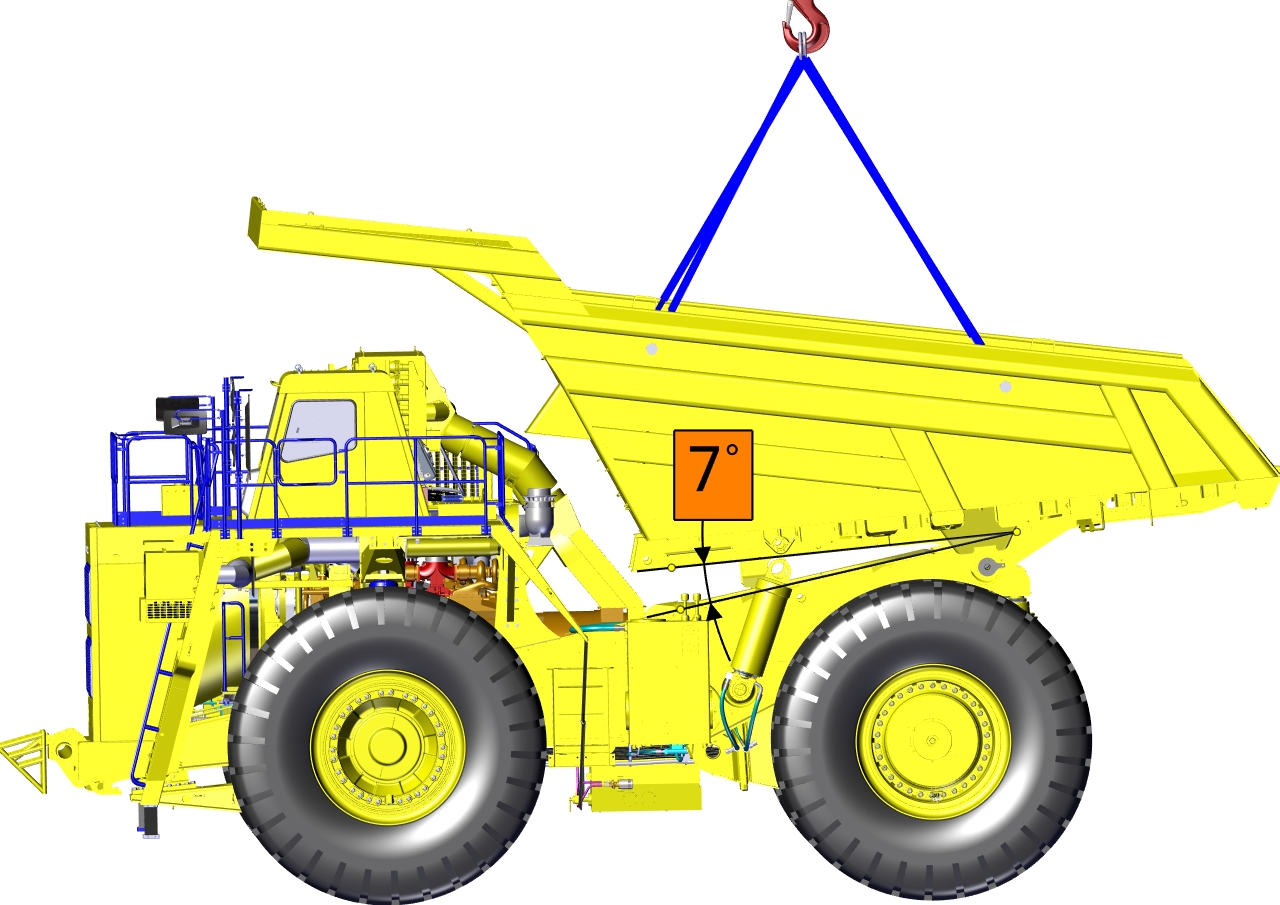

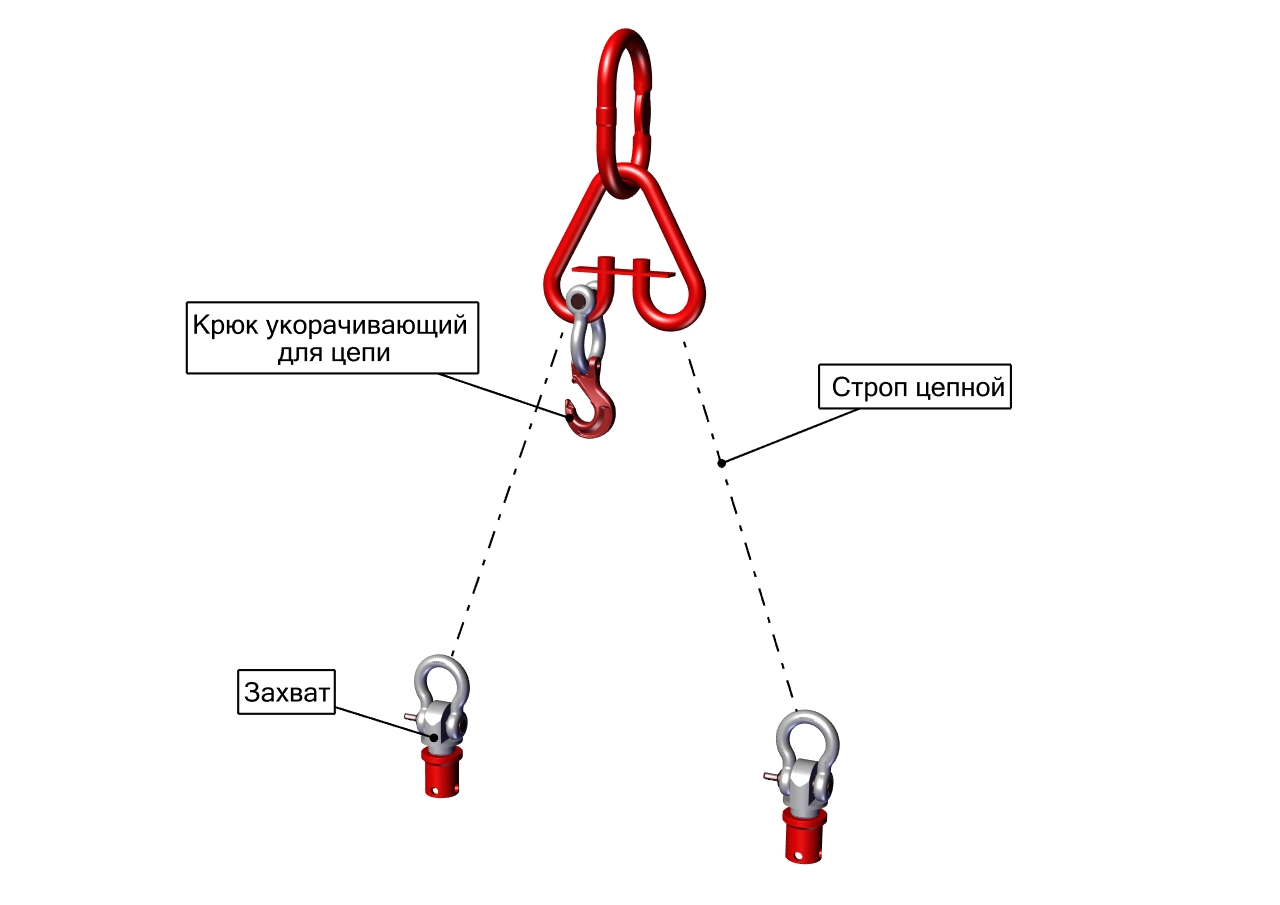

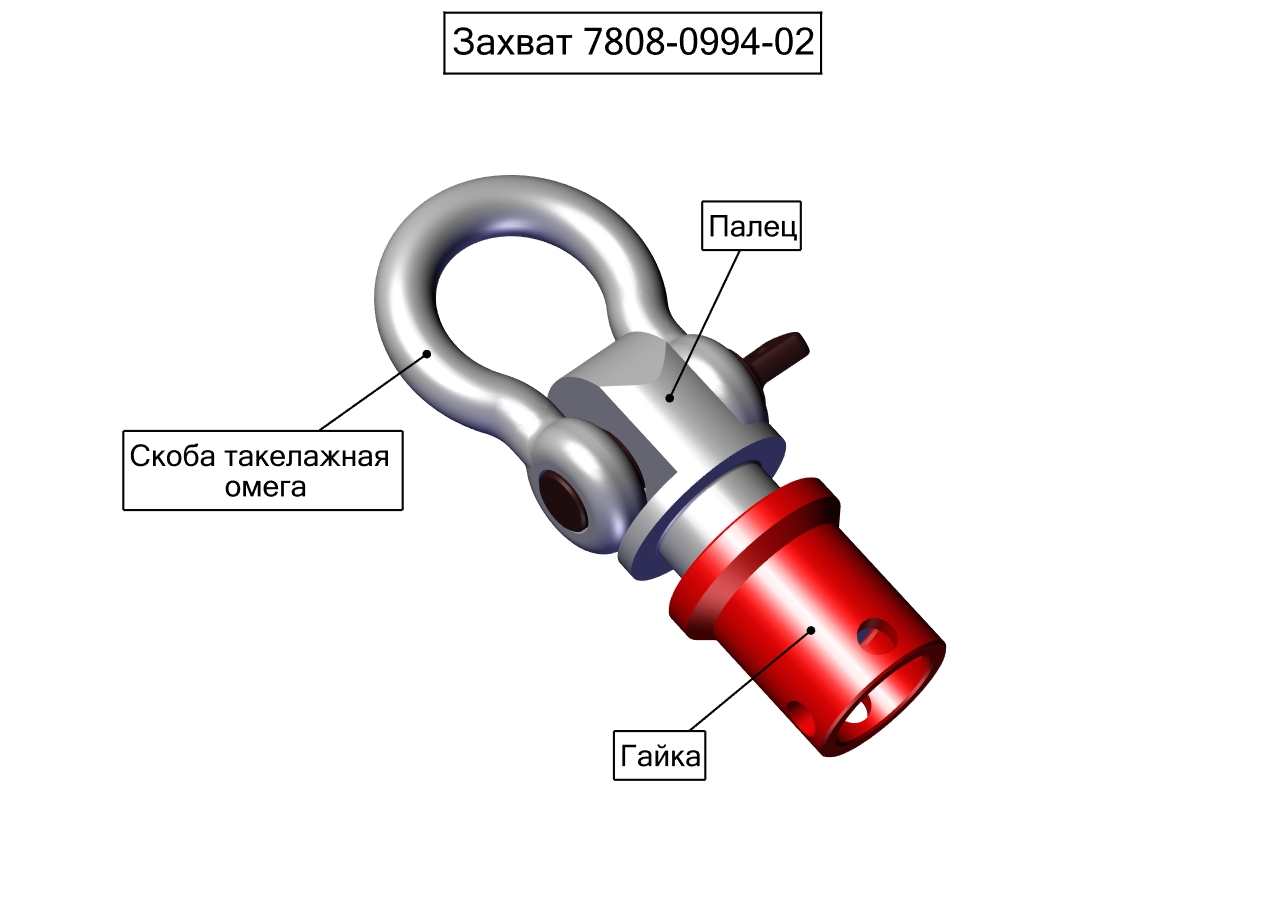

СГП предназначено для монтажа/демонтажа платформ с козырьком 75306-8500006-30, 75310-8500006-70 на к/с и кантовки вышеуказанных платформ без козырька на 180˚ при помощи двух кранов. При установке платформы с козырьком на карьерный самосвал двумя или одним краном СГП обеспечивает такое положение платформы, при котором угол между лонжеронами основания платформы и лонжеронами рамы самосвала ≈ 7˚. Для выполнения работ по монтажу/демонтажу и кантовке платформ необходимо использовать 2 (два) комплекта СГП. Допускается использование стандартных строп в комплекте с захватами 7808-0994-02 (4 шт.) с характеристиками аналогичными СГП 7808-0994. Длину ветвей см. в таблице.
Грузоподъемность (кг):

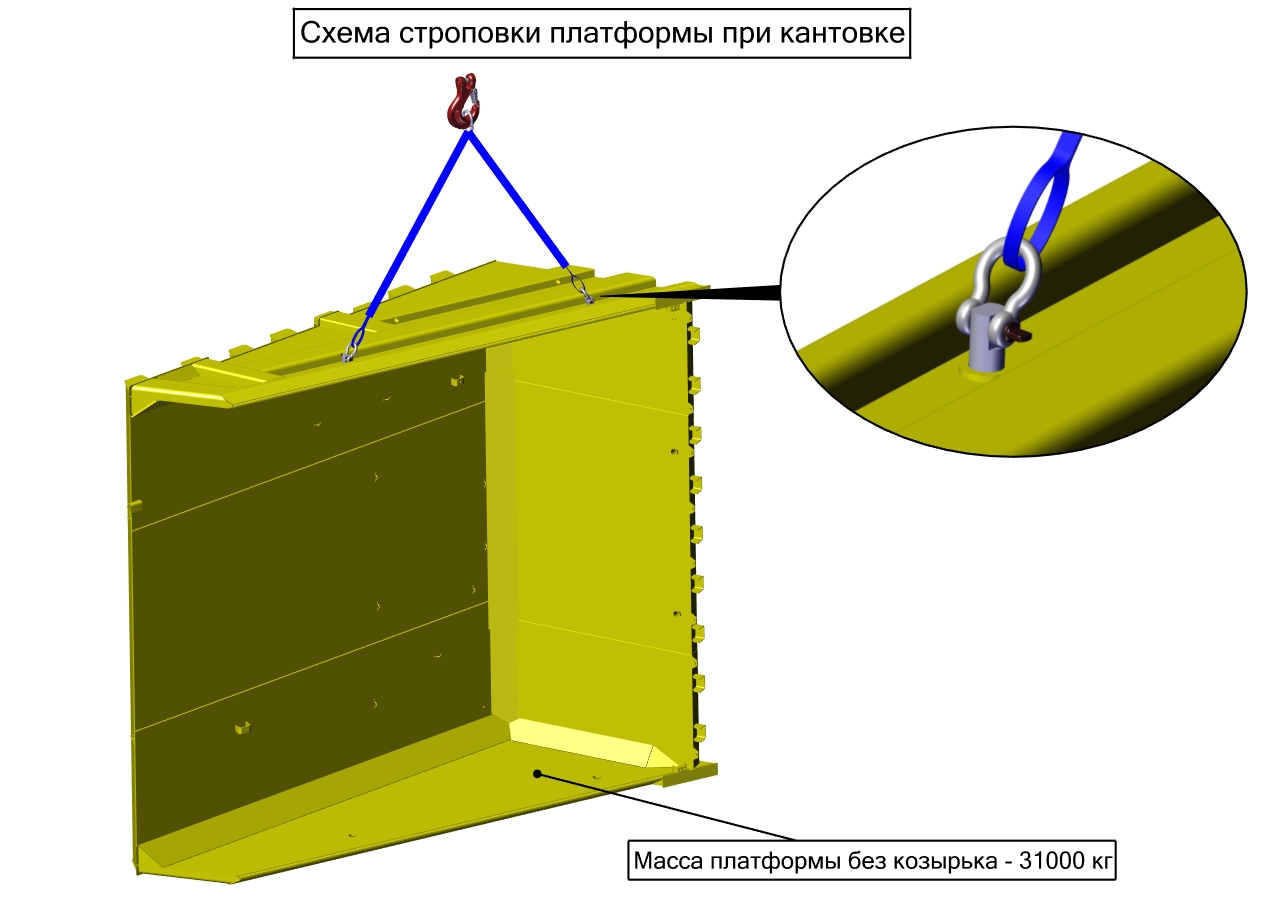

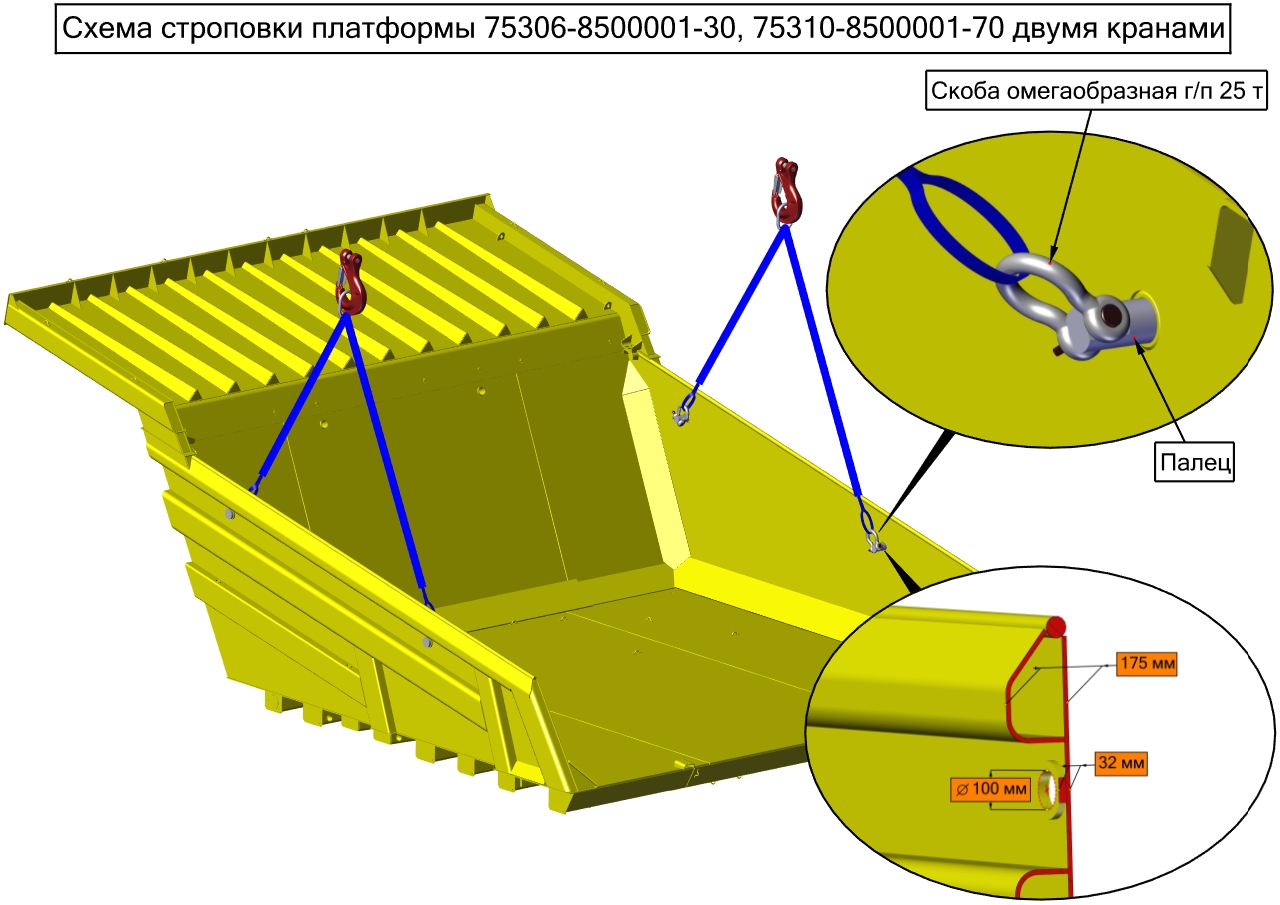

- для платформы без козырька и платформы с козырьком при использовании двух кранов 31000 кг;

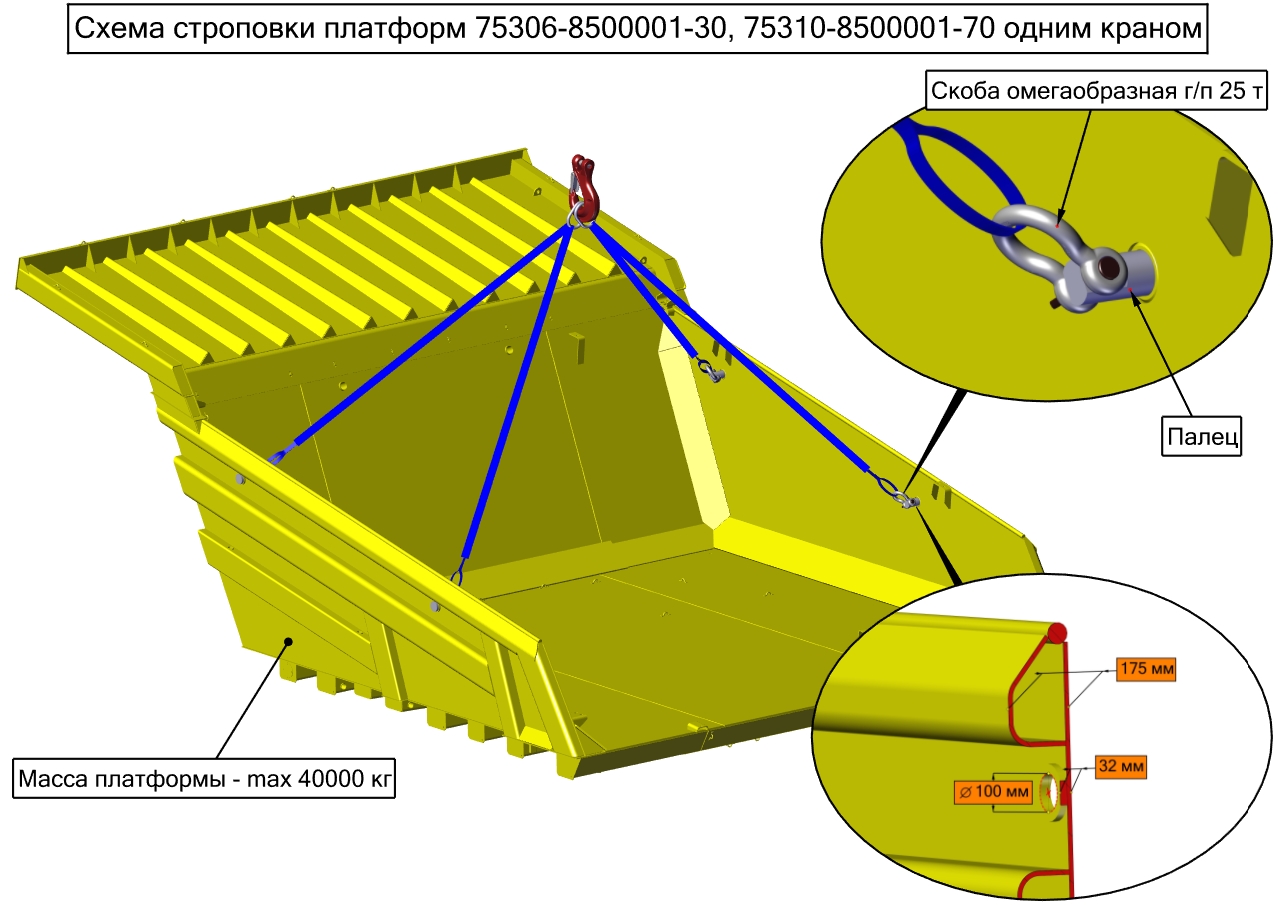

- для платформы с козырьком при использовании одного крана 40 000 кг.

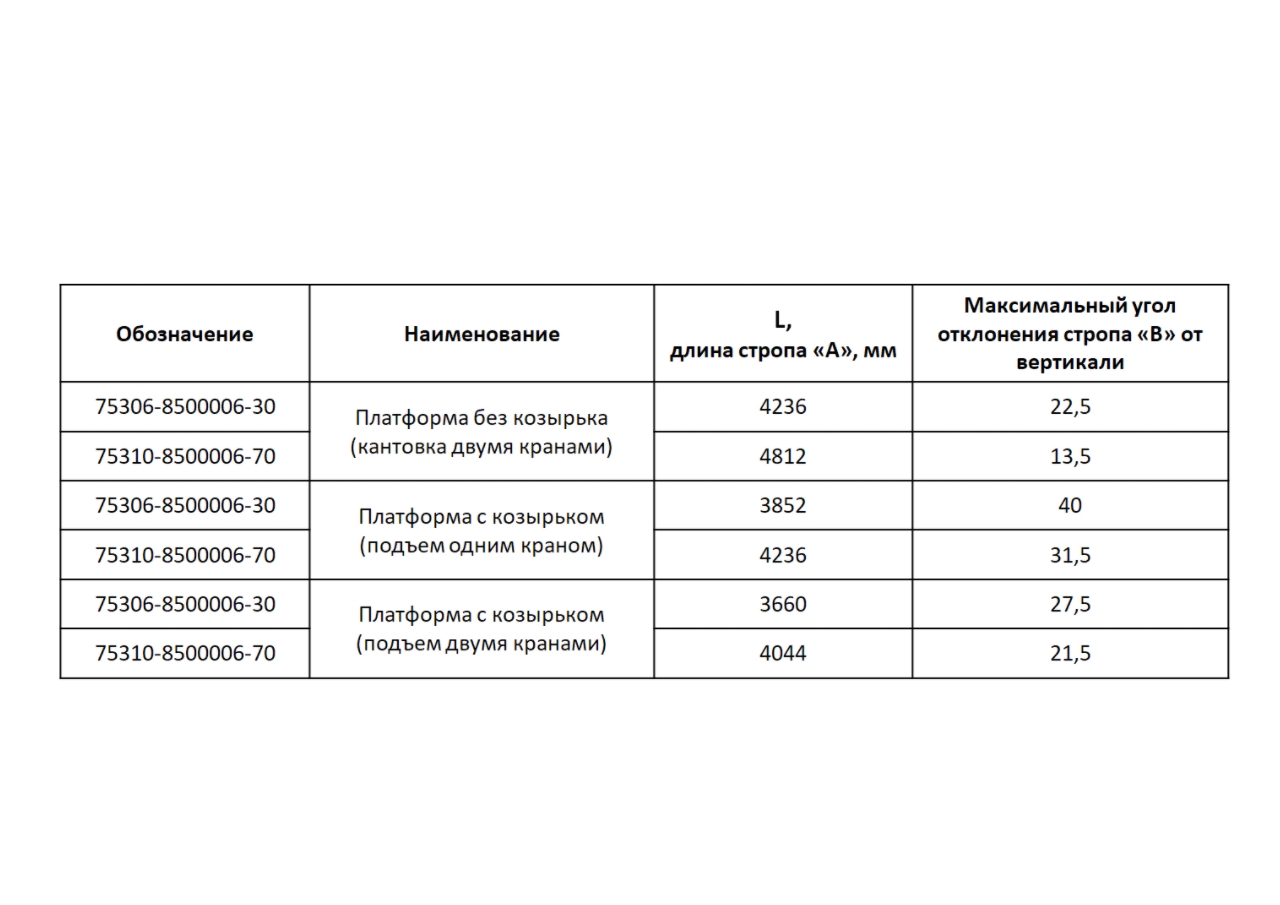

| Обозначение | Наименование | L, длина стропа «A», мм | Максимальный угол отклонения стропа «B» от вертикали |
|---|---|---|---|
| 75306-8500006-30 |
Платформа без козырька (кантовка двумя кранами |
4236 | 22.5 |
| 75310-8500006-70 | 4812 | 13.5 | |
| 75306-8500006-30 |
Платформа с козырьком (подъём одним краном) |
3852 | 40 |
| 75310-8500006-70 | 4236 | 31.5 | |
| 75306-8500006-30 |
Платформа с козырьком (подъём двумя кранами) |
3660 | 27.5 |
| 75310-8500006-70 | 4044 | 21.5 |
